Der Amperecloud Log verfügt an der Oberseite über drei RS-485-Anschlüsse, welche von links nach rechts von 3 bis 1 durchnummeriert sind.
Auf dieser Seite finden Sie Informationen zum physischen Anschluss sowie zur Konfiguration der Ports.
Verdrahtung
① Bitte stellen Sie sicher, dass die Bustopologie den Herstellerangaben entspricht.
② Verbinden Sie den Klemmblock gemäß der untenstehenden Angaben.
⚠ WARNUNG
Bitte stellen Sie sicher, dass die Signale gegen Überspannung (untereinander und gegenüber Masse [Pin 2]) gesichert sind.
⚠ ACHTUNG
Bitte stellen Sie sicher, dass der Bus entsprechend der Herstellerangaben der Drittgeräte und den Anforderungen des Standards EIA-485 ausgeführt ist. Ansonsten könnte die Übertragung unterbrochen oder fehlerhaft sein.
ℹ HINWEIS
Die RS485-Schnittstelle kann über eine Gruppe von drei Steckbrücken konfiguriert werden. Diese bilden Abschlusswiderstand (mittlere Steckbrücke) und Vorspannung (äußere Steckbrücken). Im Werkszustand sind alle drei Steckbrücken gesetzt. Diese Information ist nur relevant, falls Sie von der Standard-Buskonfiguration abweichen möchten.
Anpassen der Verbindungsparameter
Der Amperecloud Log hat die Standardparameter kompatibler Geräte hinterlegt. Sollte ein Verbindungsaufbau mit den Standardparametern nicht möglich sein oder diese aus anderen Gründen geändert werden müssen, kann dies über den Digitalen Zwilling erfolgen.

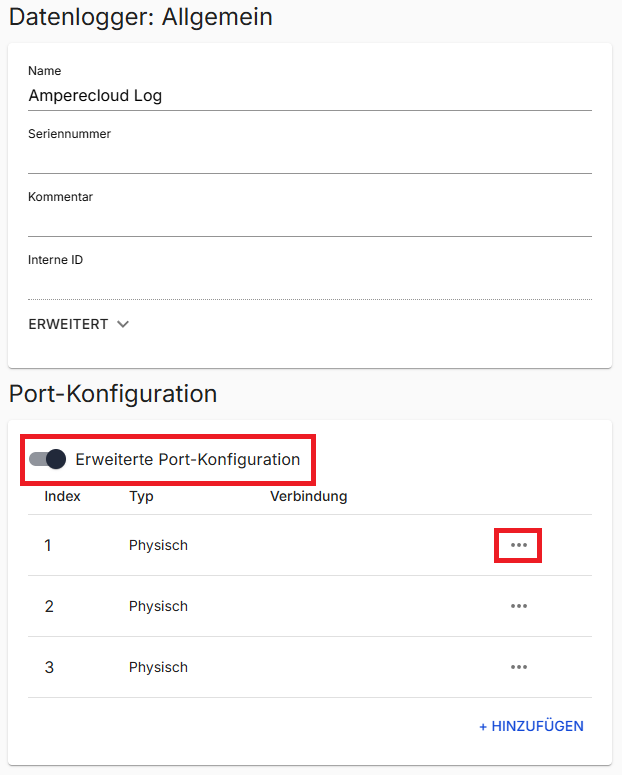

Aktivieren Sie hierzu im Digitalen Zwilling die Option "Erweiterte Port-Konfiguration" und klicken Sie anschließend bei dem anzupassenden Port auf die drei Punkte, dann auf "Bearbeiten".

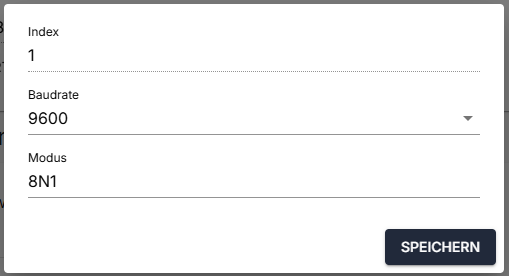

Stellen Sie nun die gewünschte Baudrate und den Modus ein, drücken Sie anschließend auf Speichern. Die Einstellungen werden binnen weniger Minuten synchronisiert.
