      Sensoren Verdrahtung



      6

      ℹ HINWEIS

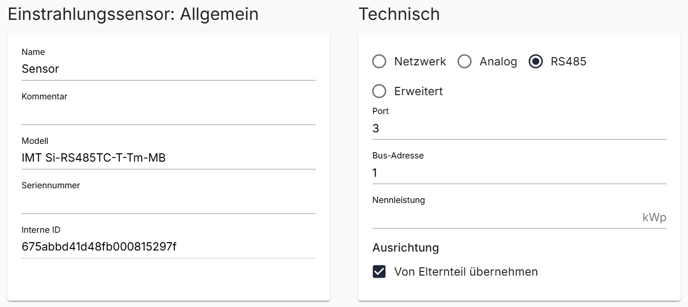

      Siehe hier für eine Anbindung via RS485



      7

      ① Verbinden sie den positiven Eingang Ihres Sensors (+)
      ② Verbinden sie den negativen Eingang Ihres Sensors (-)

      ⚠ WARNUNG

      Bitte stellen Sie sicher, dass die Signale gegen Überspannung (untereinander und gegenüber Masse [Pin 1]) gesichert sind.

      ⚠ WARNUNG

      Die analogen Eingänge sind pseudodifferential und dürfen keine negative Spannung gegenüber Masse (Pin 1) führen. Der Messbereich beträgt 0 V - 2,048 V und darf 3,3 V niemals überschreiten.
